一、用途及特性

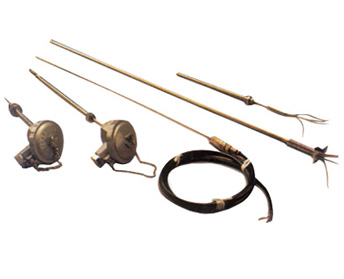

WZPK铠装铂电阻是一种温度传感器，它比装配式铂电阻直径小，易弯曲，适宜安装在装配式铂电阻无法安装的场合，具有精确灵敏、热响应时间快、质量稳定、使用寿命长等优点。
铠装铂电阻外保护管采用不锈钢，内充满高密度氧化物质绝缘体，因此，它具有很强的抗污染和优良的机械强度，适合安装环境恶劣的场合。
铠装铂电阻可用于测量-200～+420℃范围内温度，可直接用铜导线和二次仪表相连接使用。它具有良好的电输出特性，可为显示仪、记录仪、调节器、扫描器、数据记录仪以及电脑提供精确的输入值。
二、工作原理
铠装铂电阻工作原理与普通热电阻相同。
三、主要技术参数 WZPK铠装铂电阻
1.热电阻感温元件在0℃时的电阻值（R0）和它在100℃时的电阻R（R100）的比值：（R100/R0）
分度号Pt100:A级 R0=100±0.06Ω
B级 R0=100±0.12Ω
W100=R（100℃）/R（0℃）＝1.3850
2.测量范围和允差
| 热电阻类别 | 测量范围(℃) | 分度号 | 允差t(℃) |
| WZP型铂电阻 | -200～+420 | Pt100 | A级±（0.15+0.00 2|t|） |
| B级±（0.30+0.00 5|t|） |
3.热响应时间
在温度出现阶跃变化时，热电阻的输出变化至相当于该阶跃变化的50％，所需的时间，称为热响应时间，用τ0.5表示。
4.绝缘电阻
常温绝缘电阻的试验电压可取直流10～100V任意值，环境温度在12～35℃范围内，相对湿度应不大于80％；常温绝缘电阻值应不小于100MΩ。
5.自热影响
热电阻允许通过的最大测量电流为5mA,由此产生的温升不大于0.3℃。
四、铠装铂电阻分类
1.接线盒分类
铠装接线盒目前简易式、防水式、插座式、连接导线多种结构型式。
2.安装固定形式
铠装热电阻固定装置有：固定卡套式，可动卡套式，固定法兰式，可动法兰式四种结构型式。
| 铠装热电阻外径固定装置代号和尺寸 | Ф8 | Ф6 | Ф5 | （Ф4） | Ф4 | Ф3 | Ф2 |
| M | M16×1.5 | M12×1.5 |
| S | 22 | 19 |
注：括号内数字这档规格一般不予采用，如需要作特殊规格订货。
为了适应不同行为对固定法盘的焊接结构、尺寸不同的需要，用户可以实际情况特殊订货。
| 铠装热电阻外径固定装置代号和尺寸 | Ф8 | Ф6 | Ф5 | （Ф4） | Ф4 | Ф3 | Ф2 |
| D | Ф60 | Ф50 |
| D0 | Ф42 | Ф36 |
| D1 | Ф24 | Ф20 |
| S | 22 | 19 |
| d | Ф9 | Ф7 |
注：括号内的数字这档规格一般不予采用。仅用于特殊订货。
五、型号规格
1.简易式端子铠装铂电阻
型 号 | 分度号 | 热响应时间 τ0.5（s） | 长度L(mm) | 安装固定装置 |
| wzpk-103 | Pt100 | ≤3 | 单支长度100 150 200 250 300 400 500 750 1000 双支长度100 150 200 250 300 400 500
| 无固定装置 |
| wzpk-104 | ≤5 |
| wzpk-105 | ≤8 |
| wzpk-106 | ≤12 |
| wzpk2-105 | ≤8 |
| wzpk2-106 | ≤12 |
| wzpk-203 | ≤3 | 固定卡套螺栓接头 |
| wzpk-204 | ≤5 |
| wzpk-205 | ≤8 |
| wzpk-206 | ≤12 |
| wzpk2-205 | ≤8 |
| wzpk2-206 | ≤12 |
| wzpk-303 | ≤3 | 可动卡套螺栓接头 |
| wzpk-304 | ≤5 |
| wzpk-305 | ≤8 |
| wzpk-306 | ≤12 |
| wzpk2-305 | ≤8 |
| wzpk2-306 | ≤12 |
| wzpk-403 | ≤3 | 固定卡套法兰 |
| wzpk-404 | ≤5 |
| wzpk-405 | ≤8 |
| wzpk-406 | ≤12 |
| wzpk2-405 | ≤8 |
| wzpk2-406 | ≤12 |
| wzpk-503 | ≤3 | 可动卡套法兰 |
| wzpk-504 | ≤5 |
| wzpk-505 | ≤8 |
| wzpk-506 | ≤12 |
| wzpk2-505 | ≤8 |
| wzpk2-506 | ≤12 |
2.防水式接盒铠铂电阻
| 型 号 | 分度号 | 热响应时间 τ0.5（s） | 长度L(mm) | 安装固定装置 |
| wzpk-133 | Pt100 | ≤3 | 单支长度100 150 200 250 300 400 500 750 1000 双支长度100 150 200 250 300 400 500
| 无固定装置 |
| wzpk-134 | ≤5 |
| wzpk-135 | ≤8 |
| wzpk-136 | ≤12 |
| wzpk2-135 | ≤8 |
| wzpk2-136 | ≤12 |
| wzpk-233 | ≤3 | 固定卡套螺栓接头 |
| wzpk-234 | ≤5 |
| wzpk-235 | ≤8 |
| wzpk-236 | ≤12 |
| wzpk2-235 | ≤8 |
| wzpk2-236 | ≤12 |
| wzpk-333 | ≤3 | 可动卡套螺栓接头 |
| wzpk-334 | ≤5 |
| wzpk-335 | ≤8 |
| wzpk-336 | ≤12 |
| wzpk2-335 | ≤8 |
| wzpk2-336 | ≤12 |
| wzpk-433 | ≤3 | 固定卡套法兰 |
| wzpk-434 | ≤5 |
| wzpk-435 | ≤8 |
| wzpk-436 | ≤12 |
| wzpk2-435 | ≤8 |
| wzpk2-436 | ≤12 |
| wzpk-533 | ≤3 | 可动卡套法兰 |
| wzpk-534 | ≤5 |
| wzpk-535 | ≤8 |
| wzpk-536 | ≤12 |
| wzpk2-535 | ≤8 |
| wzpk2-536 | ≤12 |
3.插座式端子铠装铂电阻
| 型号 | 分度号 | 热响应时间 τ0.5（s） | 长度L(mm) | 安装固定装置 |
| wzpk-163 | Pt100 | ≤3 | 单支长度100 150 200 250 300 400 500 750 1000 双支长度100 150 200 250 300 400 500
| 无固定装置 |
| wzpk-164 | ≤5 |
| wzpk-165 | ≤8 |
| wzpk-166 | ≤12 |
| wzpk2-165 | ≤8 |
| wzpk2-166 | ≤12 |
| wzpk-263 | ≤3 | 固定卡套螺栓接头 |
| wzpk-264 | ≤5 |
| wzpk-265 | ≤8 |
| wzpk-266 | ≤12 |
| wzpk2-265 | ≤8 |
| wzpk2-266 | ≤12 |
| wzpk-363 | ≤3 | 可动卡套螺栓接头 |
| wzpk-364 | ≤5 |
| wzpk-365 | ≤8 |
| wzpk-366 | ≤12 |
| wzpk2-365 | ≤8 |
| wzpk2-366 | ≤12 |
| wzpk-463 | ≤3 | 固定卡套法兰 |
| wzpk-464 | ≤5 |
| wzpk-465 | ≤8 |
| wzpk-466 | ≤12 |
| wzpk2-465 | ≤8 |
| wzpk2-466 | ≤12 |
| wzpk-563 | ≤3 | 可动卡套法兰 |
| wzpk-564 | ≤5 |
| wzpk-565 | ≤8 |
| wzpk-566 | ≤12 |
| wzpk2-565 | ≤8 |
| wzpk2-566 | ≤12 |
4.带连接导线铠装铂电阻
| 型 号 | 分度号 | 热响应时间 τ0.5（s） | 长度L(mm) | 安装固定装置 |
| wzpk-173 | Pt100 | ≤3 | 单支长度100 150 200 250 300 400 500 750 1000 双支长度100 150 200 250 300 400 500
| 无固定装置 |
| wzpk-174 | ≤5 |
| wzpk-175 | ≤8 |
| wzpk-176 | ≤12 |
| wzpk2-175 | ≤8 |
| wzpk2-176 | ≤12 |
| wzpk-273 | ≤3 | 固定卡套螺栓接头 |
| wzpk-274 | ≤5 |
| wzpk-275 | ≤8 |
| wzpk-276 | ≤12 |
| wzpk2-275 | ≤8 |
| wzpk2-276 | ≤12 |
| wzpk-373 | ≤3 | 可动卡套螺栓接头 |
| wzpk-374 | ≤5 |
| wzpk-375 | ≤8 |
| wzpk-376 | ≤12 |
| wzpk2-375 | ≤8 |
| wzpk2-376 | ≤12 |
| wzpk-473 | ≤3 | 固定卡套法兰 |
| wzpk-474 | ≤5 |
| wzpk-475 | ≤8 |
| wzpk-476 | ≤12 |
| wzpk2-475 | ≤8 |
| wzpk2-476 | ≤12 |
| wzpk-573 | ≤3 | 可动卡套法兰 |
| wzpk-574 | ≤5 |
| wzpk-575 | ≤8 |
| wzpk-576 | ≤12 |
| wzpk2-575 | ≤8 |
| wzpk2-576 | ≤12 |
