LZB-3F玻璃转子流量计主要用于有腐蚀性液体、气体介质流量的检测，例如强酸强碱、氧化剂、强氧化性酸、有机溶剂和其它具有腐蚀性气体或液体介质的流量检测。流量计的主要测量元件为一根垂直安装的下小上大锥形玻璃管和在内可上下移动的浮子。当流体自下而上经锥形玻璃管时，在浮子上下之间产生压差，浮子在此差压作用下上升。当此上升的力、浮子所受的浮力及粘性升力与浮子的重力相等时，浮子处于平衡位置。因此，流经流量计的流体流量与浮子上升高度，即与流量计的流通米面积之间存在着一定的比例关系，浮子的位置高度可作为流量量度。玻璃管转子流量计主要是开发用于化工、石油、轻工、医药、化肥、化纤、食品、染料、环保及科学研究等各个部门中，用来测量单相非脉动（液体或气体）流体的流量。
玻璃转子流量计主要由一根自下而上扩大的锥形玻管和一只随流体流量大小上下移动的不锈钢浮子组成（图3）。流体自下而上流经锥管时，流体动能在浮子上产生的升力S和流体的浮力A使浮子上升，当升力S与浮力A之和等于浮子自身重力G时，浮子处于平衡，稳定在某一高度位置上，锥管上的刻度指示流体的流量值。氩气玻璃转子流量计价格WB表示带调节阀，W表示不带调节阀，WBF表示带调节阀防腐型，WF表示不带调节阀防腐，流量计 中浮子读数位置按图2所示:GD -LZB/LZB-( )F 流量计 的锥管为光滑内壁管(见图4)，通径DN15以上的流量计，浮子通过导杆 上下移动，保持稳定；GD -LZJ/LZJ-( )F流量计锥管 内壁有三条导向凸筋，使浮子保持稳定(见图4)。通径DN10以下的流量计采用软管连接，配有 针形流量调节阀；通径DN15以上流量计采用法兰连接。接触测量流体的零部件材质型号规格及技术参数LZB（WB)表示带调节阀，LZB（W）表示不带调节阀。全不锈钢型法兰、浮子、导杆、支承板及螺栓等均为不锈钢304（1Cr18Ni9Ti),型号为GD -LZB-( )B。接液材质如需选用316，则型号为GD -LZB-( )Bo，需定做。如需不锈钢内衬PTFE，则型号为GD -LZB-( )BF(或BoF),需定做。全四氟型基座、浮子、针阀采用聚四氟乙烯（PTTFE)。支承板、螺丝等采用不锈钢LZB-( )WB、W型流量计可以检测气体或液体的小流量，具有小巧的外形，广泛用于各种分析仪器、环境保护设备、医疗设备及其它试验仪器配套。WB型带有调节阀、W型为不带调节阀结构。
| 外形尺寸 | A | B | C | D | E | M | N
皮管接嘴 |
|
| LZB-2WB | 24 | 136 | 56 | 22 | <31 | 116 | ø8 |

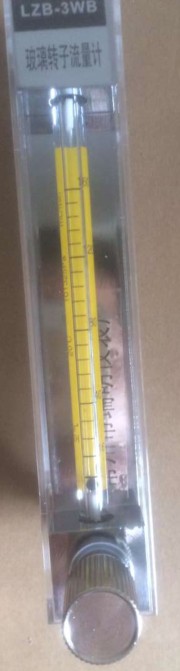

| LZB-3WB | 28 | 136 | 56 | 27.5 | <52 | 116 | ø8 |
| LZB-4WB | 28 | 136 | 56 | 27.5 | <52 | 116 | ø8 |
| LZB-6WB | 28 | 136 | 56 | 29.5 | <60 | 116 | ø10 |
| LZB-10WB | 28 | 160 | 56 | 29.5 | <60 | 140 | ø10 |
型号 | 测量范围 | 精度 | 锥管长度 | 被测流体状况 | 软管接嘴 | 液体 | 气体 | 压力 | 温度 | LZB-2WB | 0.4~4ml/min | 6~60mL/min | 4
6 | 100 | ≤0.2MPa | 0 ~ +60℃ | ø6 | 0.6~6ml/min | 10~100mL/min | 1~10ml/min | 16~160mL/min | 1.6~16ml/min | 25~250mL/min | LZB-3WB | 2.5~25ml/min
6~60ml/min
10~100ml/min | 0.03~0.3L/min | 4
6 | 100 | ø8 | 0.06~0.6L/min | 0.1~1L/min | 0.15~1.5L/min | LZB-4WB | 16~160ml/min | 0.3~3L/min | 4
6 | 100 | ø8 | 25~250ml/min | 0.6~6L/min | LZB-6WB | 0.04~0.4L/min | 0.7~7L/min | 2.5
4 | 100 | ø10 | 0.06~0.6L/min | 1~10L/min | 0.1~1L/min | 1.5~15L/min | LZB-10WB | 0.1~1L/min | 3~30L/min | 2.5
4 | 120 | ø11 | 0.16~1.6L/min | 5~45L/min |
|
|
|
|
|
 型号 | A | B | L | C | D | lZB-4 | 170 | 208 | 238 | ø12 | 4035 | LZB-6 | LZB-10 | LZB-15 | ø95 | ø65 | ø470 | ø15 | 4-ø14 | LZB-25 | ø115 | ø65 | ø470 | ø25 | 4-ø14 | LZB-40 | ø145 | ø110 | ø570 | ø40 | 4-ø18 | LZB-50 | ø160 | ø125 | ø570 | ø50 | 4-ø18 | LZB-80 | ø185 | ø150 | ø660 | ø80 | 4-ø18 | LZB-100 | ø205 | ø170 | ø660 | ø100 | 4-ø18 |
|
公称通径
DN(mm) | 型号 | 测量范围 | 锥管长度
(mm) | 总长度
(mm) | 准确度等级 | 工作压力 | 液体 | 气体 | LZB | LZB-F | ø 4 | LZB-4 | 1~10L/h | 16~160L/h | 160 | 238 | 4
2.5 | 4 | ≤1.0 | 1.6~16L/h | 25~250L/h | 2.5~25L/h | 40~400L/h | ø 6 | LZB-6 | 2.5~25L/h | 40~400L/h | 4~40L/h | 60~600L/h | 6~60L/h | 100~1000L/h | ø 10 | LZB-10 | 6~60L/h | 100-1000L/h | 10~100L/h | 160~1600L/h | 16~160L/h | 250~2500L/h | ø 15 | LZB-15
LZB-15F | 16~160L/h | 0.25~2.5m3/h | 350 | 470 | 2.5 | ≤0.6 | 25~250L/h | 0.4~4m3/h | 40~400L/h | 0.6~6m3/h | ø 25 | LZB-25
LZB-25F | 40~400L/h | 1~10m3/h | 2.5 | 60~600L/h | 1.6~16m3/h | 100~1000L/h | 2.5~25m3/h | ø 40 | LZB-40
LZB-40F | 160~1600L/h | 4~40m3/h | 430 | 570 | 250~2500L/h | 6~60m3/h | ø 50 | LZB-50
LZB-50F | 0.4~4m3/h | 10~100m3/h
16~160m3/h | 450 | 0.6~6m3/h | 1~10m3/h | 5~16m3/h | ø 80 | LZB-80 | 1~10m3/h | 50~250m3/h | 500 | 660 | 2.5 | ≤0.4 | LZB-80F | 1.6~16m3/h | 80~400m3/h | ø 100 | LZB-100
LZB-100F | 5~25m3/h | 120~600m3/h | 8~40m3/h | 200~1000m3/h |
|
|
|
|
