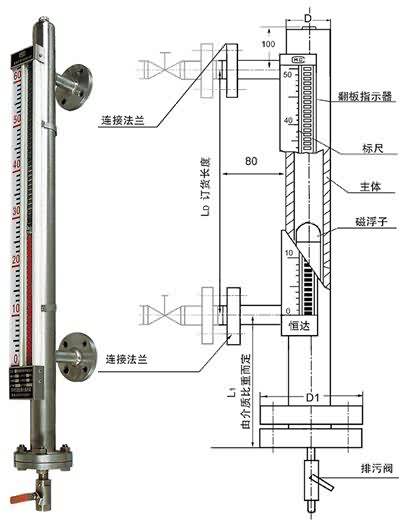

如图所示，UDZ-10型磁浮子翻板液位计是以浮子内磁钢驱动双色薄片的翻转来指示液位的一种新型仪表。主体内磁浮子随液位的升降而上下运动，同时驱使主体外指示器内的双色薄片翻转，有液位时转示红色、无液位时转示黑色。红色和黑色色带间的界线即代表液位高度。在指示器左侧配有醒目的刻度标尺，从而使液位的指示显得更加清晰。

基本参数
测量范围_LD：200-15000mm
L1:与介质的比重及浮子的材质有关,详见下表

介质比重	L1（mm）
介质比重	防锈铝浮子（FL2）及LF2氟塑包裹的浮子	不锈钢浮子（1Cr18ni9Ti）
0.45 0.55 0.65 0.75 0.85 0.95 ≥1.0	463 286 210 166 140 120 113	340 260 220

D:φ52-φ83;Dφ115-φ200(视压力而定)
测量精度: ±10mm;
介质温度:≤80^。C ,也制作成≤480^。C
介质比重：≥0.4
介质粘度： ≤0.02Pa.S
连接法兰：

DN20	PN（MPa）
DN20	0.6-2.5	4.0-16.0
标准号	HG20593-97	HG20595-97

注：HG20595-97我厂液位计选用FM面

Dg15	Pg(Kgf/cm²)
Dg15	220	320
标准号	H₁₂-0-2	H₁₂-0-3

注：当液位计安能装受环境影响，空间位置L1<300,订货时应明显提出
